  Schraubschellen


allgemeine kurze Angaben Identifikations-Code
Bestellinformationen




allgemeine kurze Angaben





Die Tabelle umfasst Allzweck-kommerzielle Anwendungen.

Allerdings sind die Spezifikationen entwickelt, um insbesondere Kundenanforderungen und S. Anzug keine. Anwendungen wie o. e.

Klammern können mit verschiedenen Bandbreiten und höhere Festigkeiten geliefert werden als notwendig erachtet für Anwendungen.

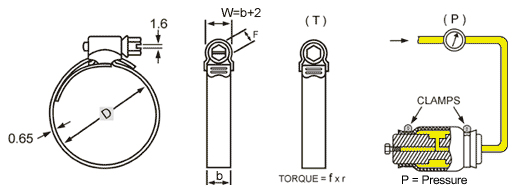

  General Brief



Clamping Dia (D) Screw Head
(F)
mm
Band Width (b)mm
Applicability shown thus
()
T
Failure
Torque* Nm
(lb-in)

P
Pressure

Min Max
mm mm Inch 9.0 11.0 12.7 14.0/15.8
8.0 13.0 1/2 7.0 - - 4.5
(40)
14.1
(200)
11.0 16.0 5/8 7.0 - -
15.0 20.0 3/4 7.0 - -
17.0 22.0 7/8 7.0 - - 5.49
(50)
20.0 25.0 1 7.0 - -
21.0 30.0 1 3/16 8.0 - - - 6.77
(60)
26.0 35.0 1 3/8 8.0 - - 8.4
(120)
29.0 38.0 1 1/2 8.0 - - 7.94
(70)
25.0 41.0 1 5/8 8.0 - -
29.0 45.0 1 3/4 8.0 - -
32.0 48.0 1 7/8 8.0 - -
36.0 52.0 2 1/16 8.0 - -
39.0 55.0 2 5/32 8.0 - -
44.0 60.0 2 3/8 8.0 - -
49.0 65.0 2 9/16 8.0 - - 9.02
(80)
54.0 70.0 2 3/4 8.0 - -
59.0 75.0 2 15/16 8.0 - - 4.2
