v - Band Kupplungsschellen |
|
| |
|
|
| |
|
|
| |
|
|
| |
Eingabedaten - Auswahlhilfe |
|
| |
|
|
| |
was Anwender zu erbringen hat ist die vollständige Eingabe von Daten vide Anforderung jupiter Fragebogen und / oder die allgemeinen Abmessungen im Bereich unten angegeben. Dadurch wird der Jupiter-Design-und Entwicklungsprozess für Anwender ausfallsichere und zuverlässige V-Band-Kopplung gemeinsame und zuverlässige v-band Kupplungsgelenks.
|
|
| |
|
|
| |

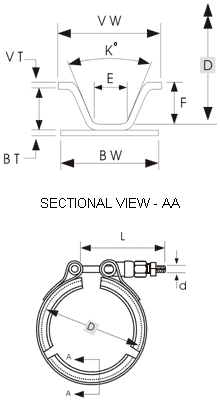

allgemeinen Spezifikationen : |
|
| |
|
|
| |
| Element der Spezifikation |
die entwickelten Spezifikationen variieren |
| from (mm) |
Upto (mm) |
| D |
Schelle Ø |
50 |
400 or more |
| BW |
Bandbreite |
12.7 |
32 |
| BT |
Banddicke |
0.6 |
2 |
| VW |
vee Breite |
12.7 |
35 |
| VT |
vee Dicke |
0.65 |
2.5 |
| K° |
eingeschlossene Winkel |
30 |
60 |
| d |
dia von t-Schraube |
6.35 |
10 |
| L |
Länge von t-Schraube |
55 |
115 |
| |
verschiedene andere Rückmeldungen |
Bitte füllen Sie jupiter Fragebogen für Design-Input und liefern Daten so weit vollständig wie möglich |
|
 |
| |
 |
|
|
| |
|
|
